Roller Guide Shoe O Sliding Guide Shoe, Aling Uri ang Nalalapat
Ang maikling sagot ay isang elevator Roller Guide Shoe ay mas angkop para sa mga high-speed na elevator ng pasahero sa kalagitnaan hanggang sa matataas na gusali, habang ang isang elevator Sliding Guide Shoe ay ang karaniwang pagpipilian para sa mga elevator ng kargamento at mas mababang bilis ng mga elevator ng pasahero. Parehong nabibilang sa mas malawak na kategorya ng mga uri ng sapatos na gabay sa elevator, at ang tamang pagpili ay halos nakasalalay sa bilis ng sasakyan, pattern ng pagkarga, at kung gaano kabilis ang biyahe na kailangan ng isang gusali.
Ang isang guide shoe ay nakaupo sa pagitan ng elevator guide rail at ng kotse o counterweight, na pinapanatili ang parehong mahigpit na gumagalaw pataas at pababa sa kahabaan ng riles nang hindi lumilihis, tumagilid, o umuugoy habang naglalakbay. Ang nag-iisang sangkap na ito ay may direktang epekto sa kaginhawaan ng pagsakay, pagkasuot ng riles, at kung gaano karaming pansin sa pagpapanatili ang kailangan ng elevator system sa buhay ng serbisyo nito.
Paano Talagang Gumagana ang Isang Guide Shoe sa Loob ng Shaft
Ang bawat guide shoe, anuman ang uri, ay binuo mula sa tatlong pangunahing bahagi: ang lining ng sapatos na kumukonekta sa riles, ang guide rail body na sinasakyan nito, at ang guide shoe seat na nag-aayos ng assembly sa car frame o counterweight frame. Sa mga sliding na disenyo, ang itaas na seksyon ay maaari ding magdala ng oil cup na nagpapakain ng lubricant sa pagitan ng lining ng sapatos at ng ibabaw ng riles, na nagpapababa ng friction at nagpapahaba ng buhay ng lining.
Mga Pangunahing Bahagi sa Isang Sulyap
- Lining ng sapatos, ang ibabaw ng pagsusuot na direktang nakikipag-ugnayan sa guide rail
- Gabay sa katawan ng tren, ang patayong bakal na track na tumatakbo sa baras
- Gabay na upuan ng sapatos, ang bracket na nagkokonekta sa sapatos sa kotse o counterweight
- Tasa ng langis, na nasa mga uri ng sliding upang mag-lubricate sa lining at contact ng riles
Kapag ang mga bahaging ito ay pinagsama at nakahanay, ang guide shoe ay nagpapanatili sa frame ng kotse na nalilimitahan sa isang patayong latas, na kung saan ay eksakto kung bakit ang katumpakan ng pagkakahanay sa panahon ng pag-install ay mahalaga gaya ng materyal na kalidad ng sapatos mismo.
Roller Guide Shoe Structure At Kung Saan Ito Pinakamahusay na Gumaganap

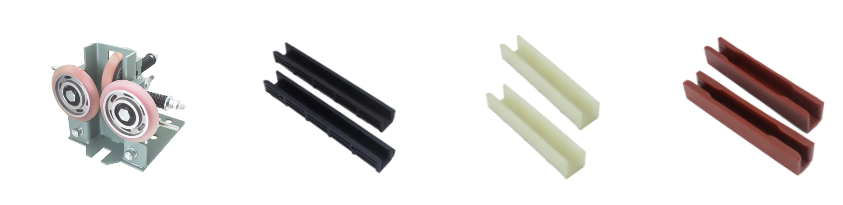

Pinapalitan ng roller guide shoe ang nakapirming sliding lining ng isang set ng mga umiikot na gulong na gumugulong sa ibabaw ng guide rail sa halip na mag-drag dito. Dahil gumulong ang contact point sa halip na dumudulas, bumababa nang husto ang friction, na nagpapahintulot sa kotse na maglakbay sa mas mataas na bilis na may kapansin-pansing mas kaunting vibration na inilipat sa cabin.
Ang rolling contact na ito ang pangunahing dahilan a tagagawa ng roller guide na sapatos karaniwang tinatarget ang mga pampasaherong elevator sa mas matataas na gusali, kung saan ang bilis at kalidad ng biyahe ay parehong tumataas. Ang mga roller guide na sapatos ay karaniwan din sa mga proyekto ng modernisasyon kung saan ang isang mas lumang elevator ay ina-upgrade sa isang mas mabilis na yunit ng pasahero nang hindi binabago ang kasalukuyang guide rail.
| Tampok | Karaniwang Pag-uugali |
|---|---|
| Uri ng Contact | Rolling wheel contact sa ibabaw ng riles |
| Antas ng Friction | Mababa, binabawasan ang pagbuo ng init sa mas mataas na bilis |
| Kailangan ng Lubrication | Minimal, ang mga wheel bearings ay nangangailangan lamang ng pana-panahong pagsusuri |
| Karaniwang Setting | Mga elevator sa kalagitnaan hanggang sa matataas na pasahero |
Sliding Guide Istraktura ng Sapatos At Kung Saan Ito Pinakamahusay na Gumaganap
Ang isang sliding guide shoe ay nagpapanatili ng isang nakapirming lining sa tuluy-tuloy na pakikipag-ugnayan sa riles sa halip na gumulong sa kabila nito. Ang disenyong ito ay may dalawang anyo: ang fixed sliding guide shoe, na humahawak ng matibay na posisyon laban sa rail, at ang elastic sliding guide shoe, na gumagamit ng spring-loaded na mekanismo upang sumipsip ng maliliit na iregularidad ng riles at mabawasan ang shock na dumaan sa kotse.
Ang mga nakapirming sliding guide na sapatos ay pangunahing ginagamit sa mga elevator ng kargamento, kung saan ang clearance sa magkabilang panig ng sapatos ay dapat manatiling pare-pareho at ang agwat sa pagitan ng lining at ang tuktok na ibabaw ng riles ay karaniwang pinananatili sa hanay ng 0.5 hanggang 2 milimetro . Ang masikip, pare-parehong clearance na ito ay mas mahalaga para sa mga aplikasyon ng kargamento dahil ang hindi pantay na pagkarga ay naglalagay ng paulit-ulit na pag-ilid na presyon sa pagpupulong ng sapatos na gabay.
Fixed Versus Elastic Sliding Types
- Nakapirming sliding guide na sapatos, matibay na pagkakabit, karaniwang ipinares sa mga elevator ng kargamento
- Nababanat na sliding guide shoe, spring-supported lining, karaniwang ginagamit sa mababang bilis ng mga elevator ng pasahero
- Ang parehong mga uri ay nakasalalay sa isang tasa ng langis sa tuktok ng sapatos upang panatilihing lubricated ang lining
- Ang parehong uri ay angkop sa katamtaman at mataas na gusali na tumatakbo sa mas mababang bilis ng paglalakbay
Naghahambing ang mga mamimili a sliding guide na supplier ng sapatos laban sa isang opsyong nakabatay sa roller ay kadalasang nakikita na ang mga uri ng sliding ay mas mura upang mapanatili sa mas mabagal na mga sistema, dahil ang lining ay nahuhulaang nasusuot at ang mga agwat ng pagpapalit ay madaling planuhin sa paligid ng regular na serbisyo.
Paghahambing ng Bilis sa Pagitan ng Mga Uri ng Roller At Sliding
Ang kakayahan sa bilis ay ang nag-iisang pinakamalinaw na linya ng paghahati sa pagitan ng dalawang uri ng sapatos na gabay sa elevator. Ang chart sa ibaba ay naglalarawan ng pangkalahatang hanay ng bilis na ang bawat uri ay karaniwang tumutugma sa lahat ng mga proyekto ng elevator ng pasahero at kargamento.
Ang mga saklaw na ito ay mga pangkalahatang pattern ng industriya sa halip na mga nakapirming limitasyon, dahil ang aktwal na kisame ay nakasalalay sa buong disenyo ng sistema ng elevator, hindi sa guide na sapatos lamang. Gayunpaman, ipinapaliwanag ng pattern kung bakit nangingibabaw ang mga roller guide shoes sa mga express at high-rise na pampasaherong sasakyan habang ang mga sliding type ay nananatiling karaniwan sa mga kargamento at mas mababang gusali.
Mga Pagkakaiba sa Pagpaparaya sa Pagpaparaya sa Mga Uri ng Sapatos ng Gabay
Direktang nakakaapekto ang clearance sa pagitan ng lining ng sapatos at ng riles kung gaano karaming paggalaw ang nararanasan ng isang kotse. Ang mas mahigpit, mas pare-parehong clearance sa pangkalahatan ay binabawasan ang vibration ngunit nangangailangan ng mas tumpak na pag-install at alignment ng riles.
Ang mga roller guide na sapatos ay may posibilidad na tumakbo nang may mas mahigpit na mabisang agwat dahil ang gulong ay nagpapanatili ng tuluy-tuloy na rolling contact laban sa riles, habang ang mga sliding na sapatos ay naka-set na may maliit na working clearance upang ang lining ay hindi madikit sa ibabaw ng riles habang naglalakbay.
Pattern ng Pag-aampon Ng Roller Guide Shoes Sa Matataas na Gusali
Habang tumataas ang mga taas ng gusali at bilis ng paglalakbay ng elevator sa mga bagong proyekto ng konstruksiyon at modernisasyon, patuloy na lumipat ang demand patungo sa mga roller-based na system para sa mga pampasaherong sasakyan. Ang linya sa ibaba ay sumasalamin sa pangkalahatang direksyong trend na ito sa halip na isang nakapirming istatistika.
Ang pagbabagong ito ay higit sa lahat ay hinihimok ng dalawang salik na patuloy na iniulat sa buong talakayan sa industriya ng elevator: tumataas na mga inaasahan sa paligid ng pagiging maayos ng pagsakay sa mga gusali ng pampasaherong, at lumalaking bahagi ng mga proyekto ng modernisasyon na nagpapataas ng bilis ng sasakyan nang hindi pinapalitan ang buong sistema ng tren.
Paghahambing ng Pagganap sa Mga Pangunahing Salik sa Pagpili
Ang pagpili sa pagitan ng roller at sliding na mga disenyo ay kadalasang nagmumula sa pagtimbang ng ilang salik sa pagganap nang magkasama kaysa sa pagpili batay sa bilis lamang. Ang radar chart sa ibaba ay naglalagay ng parehong uri laban sa limang salik na karaniwang sinusuri ng mga mamimili.
Sa pangkalahatan, mas mataas ang marka ng mga roller guide na sapatos sa kakayahan ng bilis, kinis ng biyahe, at kontrol ng ingay, habang ang mga sliding guide na sapatos ay may posibilidad na mas mataas ang marka sa pagiging simple ng pagpapanatili at paghawak ng load para sa tungkulin ng kargamento, kaya naman ang mga elevator ng kargamento ay umaasa pa rin sa mga nakapirming sliding na disenyo.
Mga Kinakailangan sa Pag-install na Nakakaapekto sa Pangmatagalang Pagganap
Tinutukoy ng wastong pag-install kung gumaganap ang alinman sa uri ng guide na sapatos ayon sa nilalayon sa buong buhay ng elevator. Ang upper at lower guide shoes ay dapat na naka-install sa parehong patayong linya kapag na-fit, na walang skew o twist sa pagitan ng mga ito, at ang dalawa ay dapat na nakahanay sa gitna ng safety jaw assembly.
Para sa mga fixed sliding guide na sapatos na partikular na ginagamit sa mga elevator ng kargamento, ang clearance sa magkabilang gilid ng sapatos ay dapat manatiling pare-pareho sa buong haba ng paglalakbay, at ang agwat sa pagitan ng lining at ang tuktok na ibabaw ng riles ay karaniwang pinananatili sa loob ng 0.5 hanggang 2 milimetro saklaw na inilarawan kanina. Ang pagkakaroon ng mali sa clearance na ito sa alinmang direksyon ay malamang na mabilis na lumabas bilang hindi pantay na pagkasuot o isang mas magaspang na biyahe.
Mga Checkpoint sa Pag-install na Dapat Kumpirmahin
- Ang itaas at ibabang sapatos ay nakahanay sa isang patayong linya
- Walang nakikitang skew o twist sa kabuuan ng guide shoe seat
- Nakasentro ang alignment laban sa safety jaw sa magkabilang panig ng kotse at counterweight
- Napanatili ang pare-parehong side clearance sa buong run ng riles
- Napuno ang tasa ng langis at gumagana nang tama sa mga sliding type na sapatos
Gabay sa Pagtutugma ng Uri ng Sapatos Sa Gusali At Paggamit ng Elevator
Ang pagpili sa pagitan ng elevator Roller Guide Shoe at elevator Sliding Guide Shoe ay nagiging diretso kapag malinaw na ang profile ng gusali at elevator duty. Ang talahanayan sa ibaba ay nagbubuod sa pangkalahatang mga mamimili ng pattern at mga pangkat ng bahagi ng elevator na karaniwang sinusunod.
| Profile ng Gusali o Elevator | Karaniwang Tinutugmang Uri ng Sapatos ng Gabay |
|---|---|
| Mataas na elevator ng pasahero | Roller guide na sapatos |
| Mid-rise na elevator ng pasahero | Roller guide na sapatos or elastic sliding guide shoe |
| Mababang bilis ng elevator ng pasahero | Nababanat na sliding guide na sapatos |
| elevator ng kargamento | Nakapirming sliding guide na sapatos |
| Modernisasyon na may bilis na pag-upgrade | Roller guide na sapatos replacement |
Ang mga team ng pasilidad na nagtatrabaho sa pamamagitan ng isang elevator guide shoe replacement project ay kadalasang nagsisimula sa parehong profile na pagtutugma bago humiling ng mga sample mula sa isang custom na sapatos na gabay sa elevator supplier, dahil ang pagtutugma sa kasalukuyang lapad ng riles at mga sukat ng upuan ng sapatos ay kasinghalaga ng pagtutugma sa mismong uri ng guide na sapatos.
Pagkilala Kung Kailan Kailangang Palitan ang Isang Gabay na Sapatos
Ang mga sapatos na pang-gabay ay unti-unting nasusuot, at karamihan sa mga koponan sa pagpapanatili ng elevator ay natututong manood ng ilang pare-parehong palatandaan ng babala sa halip na maghintay para sa ganap na pagkabigo. Ang hindi pangkaraniwang paggalaw sa gilid-gilid sa kotse, isang paggiling o langitngit na tunog malapit sa itaas o ibaba ng frame ng kotse, at nakikitang mga uka ng suot sa lining ng sapatos ay ang mga pinakakaraniwang maagang tagapagpahiwatig.
Ang mga sourcing team na humahawak sa isang elevator guide shoe replacement program ay karaniwang humihiling ng mga katugmang dimensyon para sa lapad ng rail at guide shoe seat bago mag-order, dahil kahit na ang isang maayos na sapatos ay magpe-perform nang hindi maganda kung ang pagkakatugma sa kasalukuyang rail ay hindi tama. Nagtatrabaho sa isang itinatag pagawaan ng sapatos na gabay ng elevator sa China Ang batayan ng relasyon sa supply ay kadalasang nagpapaikli sa proseso ng pagtutugma na ito dahil ang mga production team ay maaaring direktang sumangguni sa mga drawing ng profile ng riles laban sa kasalukuyang tooling.
Tungkol sa Ningbo Yinzhou Fukangda Elevator Parts Factory
Ang Ningbo Yinzhou Fukangda Elevator Parts Factory ay itinatag noong 2006 at matatagpuan sa Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang Province, China. Nakatuon ang kumpanya sa pagsasaliksik, pagpapaunlad, produksyon, at pagbebenta ng mga piyesa ng elevator, nagtatrabaho bilang parehong tagagawa ng sapatos na gabay ng elevator at kumpanya ng elevator guide rail na naglilingkod sa mga domestic at internasyonal na supply chain ng elevator.

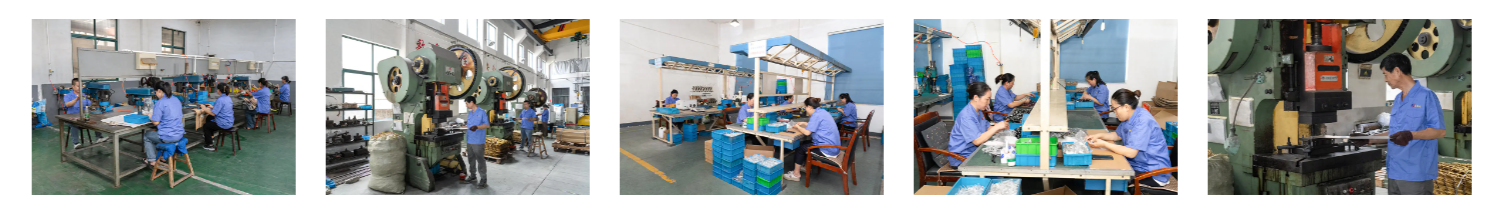

Ang production center ay nagpapatakbo ng iba't ibang advanced na hardware at plastic processing equipment kasama ng mga mature na assembly lines at inspection procedure, na sumusuporta sa katumpakan, kalidad, at stable na pagpapatuloy ng supply sa bawat production batch. Bilang isang OEM elevator guide na sapatos and China elevator guide na tagagawa ng sapatos , Nakagawa ang Fukangda ng matagal nang pakikipagtulungan sa mga kinikilalang tatak ng elevator na tumatakbo sa domestic market, kabilang ang mga ugnayang sumasaklaw sa Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki, at Singlin na mga channel ng proyekto, na nagpapakita ng isang malakas na reputasyon na binuo sa mga taon ng pare-parehong supply sa loob ng industriya ng mga bahagi ng elevator.
Mga Madalas Itanong
Ito ay isang sliding o rolling device na nilagyan sa pagitan ng elevator car o counterweight at ng guide rail, na pinananatiling limitado ang paglalakbay sa isang patayong landas.
Pinapatatag nito ang kotse o counterweight sa riles, na pinipigilan ang pagpapalihis, pagtagilid, o pag-ugoy habang ang elevator ay gumagalaw pataas at pababa.
Ang isang karaniwang setup ay gumagamit ng apat na guide shoes sa car frame at apat sa counterweight frame, na nakaposisyon sa itaas at ibabang sulok ng bawat isa.
Ang upuan at katawan ng riles ay karaniwang metal, habang ang lining ng sapatos ay kadalasang isang materyal na lumalaban sa pagsusuot na idinisenyo upang mabawasan ang alitan laban sa riles.
Ang mga guide rail ay may hanay ng mga karaniwang T-shaped na laki ng profile, na may tamang sukat na pinili batay sa bigat ng kotse, bilis, at rail span sa pagitan ng mga bracket.
Ang mga riles ay inilalagay sa bawat seksyon sa mga bracket sa dingding sa loob ng baras, tinitingnan kung may patayong pagkakahanay, at pinagsama sa mga fishplate bago nilagyan ng mga guide na sapatos.
Sinusukat ng mga technician ang lapad ng riles, gumaganang flatness ng mukha, at vertical alignment sa kahabaan ng shaft gamit ang mga caliper at straightness check sa maraming punto.
